Flotherm——5G手机热管理前装设计

发布日期:2026-08-01 浏览次数:3

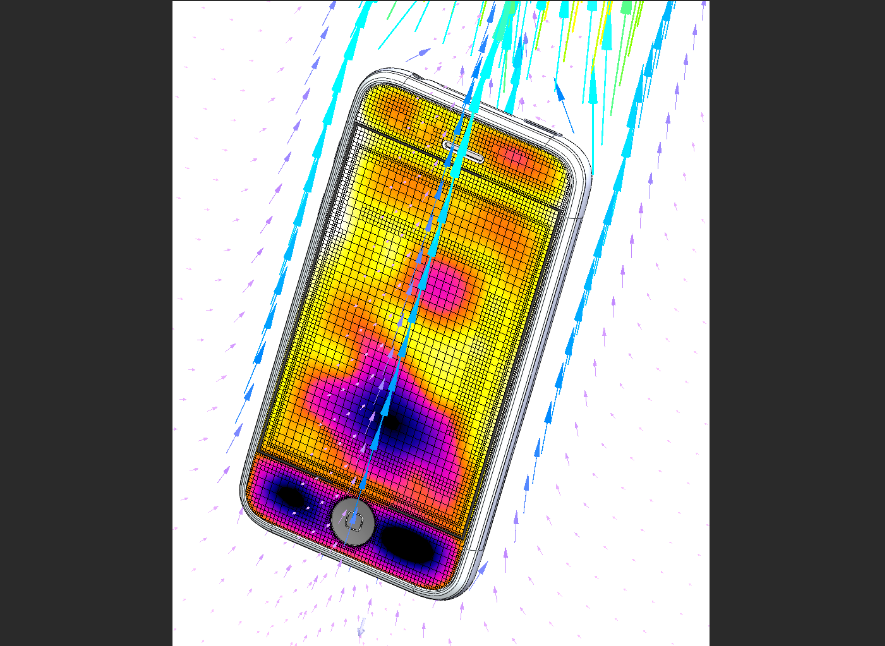

某国内头部智能手机品牌在开发5G旗舰机型时，SoC峰值功耗较上一代提升约35%，加之射频前端和充电芯片的集中布局，局部热流密度高达2.8W/cm²，远超传统被动散热方案的能力边界。热管理团队应用Flotherm建立从芯片结到手机外壳的完整热传导路径模型，涵盖SoC、屏蔽罩、导热凝胶、热管/均热板、石墨散热膜、中框及玻璃盖板等20余个部件，网格总量约1500万。仿真设置了典型游戏场景、5G持续下载和快充三种热边界工况。分析发现热管与SoC接触界面的导热凝胶在高温下发生泵出效应，使热管实际导热效率仅达设计值的72%。团队据此建议采用相变导热材料替代传统凝胶，同时优化热管在屏蔽罩开窗区域的定位公差。通过Flotherm驱动的热仿真迭代，整机表面最高温度降低4.2℃，游戏帧率稳定性提升15%，通过了品牌客户的严苛热测试标准。
